PCB in alluminio con illuminazione LED 1.6mm 1OZ 2.0W
PCB in alluminio con illuminazione LED 1.6mm 1OZ 2.0W

PCB in alluminio con illuminazione LED 1.6mm 1OZ 2.0W

Tipo di pagamento: L/C,T/T,D/P,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantità di ordine minimo: 1 Piece/Pieces
Termine di consegna: 8 giorni

contattaci ora Aggiungi al carrello

Informazioni basilari

    Modello: CW-009

    Struttura: PCB rigido metallico base

    Proprietà ritardanti della fiamma: V0

    Materiale di base: Alluminio

    Materiali di isolamento: Materiali compositi in metallo

Additional Info

    Trasporti: Ocean,Land,Air

    Luogo di origine:  Cina

    Abilità del rifornimento: 10000sqm/month

    Certificati : ISO9001, ISO14001, UL, IATF16949

Descrizione del prodotto

Come suggerisce il nome, la conducibilità termica del substrato di alluminio è una sorta di parametro di prestazione di dissipazione del calore del substrato di alluminio. È uno dei tre standard per misurare la qualità del substrato di alluminio (il valore di resistenza termica e il valore di tensione di tenuta sono le altre due proprietà).

I circuiti stampati in alluminio sono ampiamente utilizzati nel settore dell'illuminazione a LED come dissipazione del calore e risparmio energetico . I circuiti di illuminazione a LED utilizzano sempre olio per maschera per saldatura bianco a causa del buon riflesso. I nostri circuiti stampati in alluminio sono realizzati in olio bianco altamente riflettente, che è il 3-5% più riflettente del normale olio bianco, più bianco e migliore. Nel nostro stabilimento è stata introdotta una linea di produzione automatica per PCB in alluminio: tempi di consegna rapidi, costi ridotti e produttività notevolmente aumentata.


certification logo

specifiche tecniche:


Materiale: alluminio

Strato: 1L

Spessore rame: 1OZ

Spessore del bordo: 1,6 mm

Finitura superficiale: HASL-LF

Colore maschera per saldatura: bianco

Marca della maschera per saldatura: Taiyo

Conducibilità termica: 2,0 W / MK

_____________________________________________________________________________________________________


I circuiti stampati in alluminio sono una piastra rivestita in rame a base metallica con una buona funzione di dissipazione del calore. Generalmente, il singolo strato è composto da una struttura a tre strati, che è uno strato circuitale (foglio di rame), uno strato isolante e uno strato di base in metallo. Utilizzato anche per uso high tech è progettato come doppio strato, la struttura è strato circuitale, strato isolante, base in alluminio, strato isolante, strato circuitale. Un numero molto piccolo di applicazioni sono pannelli multistrato, che possono essere costituiti da pannelli multistrato ordinari combinati con uno strato isolante e una base in alluminio.


Caratteristiche PCB in alluminio
● Tecnologia a montaggio superficiale (SMT);
● Trattamento estremamente efficiente della diffusione termica nella progettazione del circuito;
● Ridurre la temperatura operativa del prodotto, aumentare la densità e l'affidabilità della potenza del prodotto ed estenderne la durata;
● Ridurre le dimensioni del prodotto e ridurre i costi di hardware e assemblaggio;
● Sostituire il fragile substrato ceramico per una migliore durata meccanica.


Uso PCB in alluminio :
Apparecchiature audio
Ingresso, amplificatori di uscita, amplificatori bilanciati, amplificatori audio, preamplificatori, amplificatori di potenza, ecc.
Apparecchiature di alimentazione
Regolatore di commutazione, convertitore CC / CA, regolatore SW, ecc.
Apparecchiature elettroniche di comunicazione
Amplificatore ad alta frequenza, apparecchio di filtraggio, circuito di segnalazione, ecc.
Apparecchiature per l'automazione dell'ufficio
Azionamento del motore, ecc.
Automotive
Regolatore elettronico, ligniter, regolatore di potenza, ecc.
Computer
Scheda CPU, unità floppy disk, alimentatore, ecc.
Modulo di potenza
Inverter, relè solido, ponte raddrizzatore e così via.
Illuminazione a LED
Con la promozione di lampade a risparmio energetico, diverse lampade a LED a risparmio energetico e belle sono state ben accolte dal mercato e anche i PCB in alluminio utilizzati per le lampade a LED hanno iniziato ad essere applicati su larga scala.

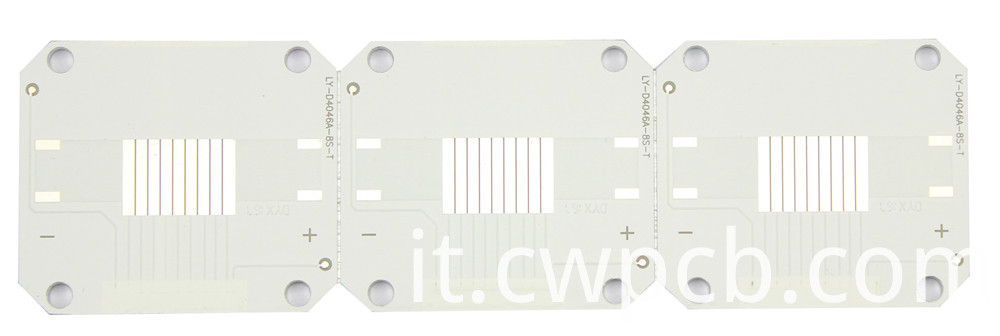

1 6mm 1oz 2 0w Al Pcb1 6mm 1oz 2 0w Al Circuit Board _______________________________________________________________________________________________________________________________

ChuangYing Electronics
QUATTRO Vantaggi Qualità con promessa
Più di 15 anni di ricerca del team di qualità di prima classe


1 ° Informazioni sulla fabbrica - Oltre 15 anni di esperienza nel settore: fabbrica autocostruita, 15 anni di attenzione sulla produzione di circuiti stampati.

☆ PCB in alluminio Flip: la quota dell'industria dell'alluminio è superiore al 45%, il servizio e la qualità hanno vinto gli elogi dei clienti.

☆ Attrezzatura avanzata: linea di placcatura in PVC, macchina CNC V-CUT, trapano Dongtai ad alta velocità, macchina per prove su sonda volante ad alta velocità, microscopio, tester di trazione con lamina di rame, rilevatore di grado di inquinamento ionico.


2, team tecnico superiore - consegna veloce, servizio professionale

50 professionisti e tecnici con oltre 10 anni di esperienza nel settore PCB hanno una ricca esperienza in vari standard del settore e requisiti di qualità del processo.

☆ Fornire supporto tecnico post-vendita, rispondere rapidamente a feedback negativi, risolvere i difficili problemi del cliente


3, certificazioni - UL, IO9001: 2015, ISO14001: 2015, IATF16949

Tutti i prodotti sono sottoposti a severi test SGS e soddisfano i requisiti ROHS

Implementare la gestione della qualità TQM e la modalità di gestione 6σ, miglioramento continuo, buon tasso 99%

Gli anziani di controllo qualità sono qualificati in IATF16949, requisiti QS9000 e hanno il loro certificato di qualifica di revisore interno


4. Lavora con aziende famose - produttori di PCB affidabili

Nel corso degli anni ha contatti commerciali con molte aziende famose come BYD, Huawei, Schneider, Siemens ecc. E ha mantenuto rapporti di fornitura a lungo termine con queste società di benchmarking del settore.

I prodotti vengono esportati in Europa, America, Giappone, Medio Oriente, Filippine e altri mercati esteri e sono ben accolti e fidati dai clienti.
