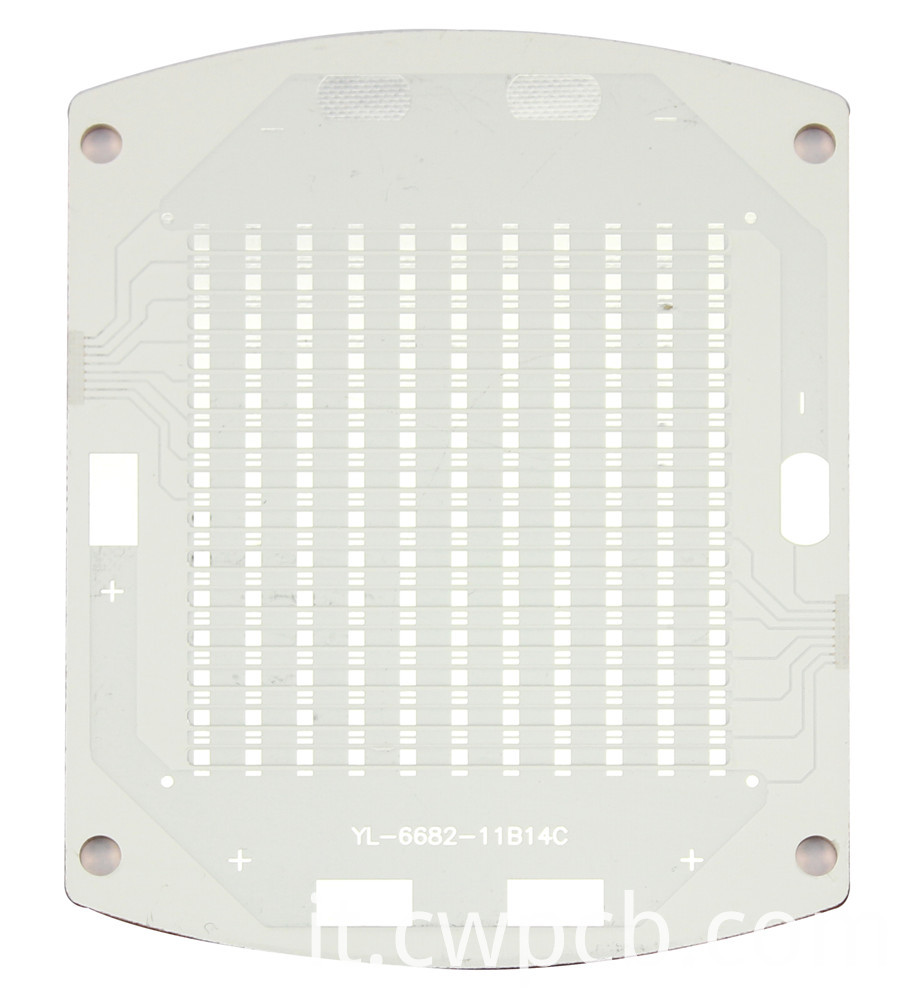

2.0mm 1oz 400W ~ 600W Scheda di separazione termoelettrica in rame
2.0mm 1oz 400W ~ 600W Scheda di separazione termoelettrica in rame

2.0mm 1oz 400W ~ 600W Scheda di separazione termoelettrica in rame

Tipo di pagamento: L/C,T/T,D/P,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantità di ordine minimo: 1 Piece/Pieces
Termine di consegna: 8 giorni

contattaci ora Aggiungi al carrello

Informazioni basilari

    Modello: CW-010

    Struttura: PCB rigido metallico base

    Proprietà ritardanti della fiamma: V0

    Base Material: Copper

    Materiali di isolamento: Materiali compositi in metallo

Additional Info

    Trasporti: Ocean,Land,Air

    Luogo di origine:  Cina

    Abilità del rifornimento: 10000sqm/month

    Certificati : ISO9001, ISO14001, UL, IATF16949

Descrizione del prodotto

La scheda di base in rame è la più costosa tra i substrati metallici e l'effetto di conduzione del calore è molte volte migliore di quello del substrato di alluminio e del substrato di ferro. È adatto per circuiti e regioni ad alta frequenza con variazioni di alta e bassa temperatura e industrie di dissipazione del calore e decorazione architettonica di apparecchiature di comunicazione di precisione.

Generalmente, la finitura include ENIG, argento ad immersione, LF HASL, OSP, ecc. Lo strato del circuito del substrato in rame deve avere una grande capacità di carico di corrente, quindi è necessario utilizzare una lamina di rame spessa e lo spessore è generalmente da 35 μm a 280 micron; lo strato isolante termicamente conduttivo è la tecnologia centrale del substrato di rame e il componente conduttivo termico centrale è l'ossido di alluminio e la polvere di silicio. È costituito da un polimero riempito con resina epossidica, bassa resistenza termica (0,15), eccellente viscoelasticità, resistenza all'invecchiamento termico e capacità di resistere alle sollecitazioni meccaniche e termiche.

Questo PCB è composto da schede termoelettriche da 400 W ~ 600 W e circuiti base in rame. La conduttività termica è molte volte migliore rispetto ai substrati di alluminio e ferro. È adatto per circuiti ad alta frequenza e aree con variazioni di temperatura alte e basse e dissipazione del calore di apparecchiature di comunicazione di precisione, ecc. È costoso ma vale la pena.


certification logo

specifiche tecniche:

Materiale: alluminio

Strato: 1L

Spessore rame: 1OZ

Spessore della scheda: 2,0 mm

Finitura superficiale: HASL-LF

Colore maschera per saldatura: bianco

Marca della maschera per saldatura: Taiyo

Conduttività termica: 400 W ~ 600 W.

________________________________________________________________________________________________________________________________________________________


Circuiti stampati in alluminio è una piastra rivestita in rame a base di metallo con una buona funzione di dissipazione del calore. Generalmente, il singolo strato è composto da una struttura a tre strati, che è uno strato circuitale (foglio di rame), uno strato isolante e uno strato di base in metallo. Utilizzato anche per uso high tech è progettato come doppio strato, la struttura è strato circuitale, strato isolante, base in alluminio, strato isolante, strato circuitale. Un numero molto piccolo di applicazioni sono pannelli multistrato, che possono essere costituiti da pannelli multistrato ordinari combinati con uno strato isolante e una base in alluminio.



Caratteristiche PCB in alluminio
● Tecnologia a montaggio superficiale (SMT);
● Trattamento estremamente efficiente della diffusione termica nella progettazione del circuito;
● Ridurre la temperatura operativa del prodotto, aumentare la densità e l'affidabilità della potenza del prodotto ed estenderne la durata;
● Ridurre le dimensioni del prodotto e ridurre i costi di hardware e assemblaggio;
● Sostituire il fragile substrato ceramico per una migliore durata meccanica.



Uso PCB in alluminio :
Apparecchiature audio
Ingresso, amplificatori di uscita, amplificatori bilanciati, amplificatori audio, preamplificatori, amplificatori di potenza, ecc.
Apparecchiature di alimentazione
Regolatore di commutazione, convertitore CC / CA, regolatore SW, ecc.
Apparecchiature elettroniche di comunicazione
Amplificatore ad alta frequenza, apparecchio di filtraggio, circuito di segnalazione, ecc.
Apparecchiature per l'automazione dell'ufficio
Azionamento del motore, ecc.
Automotive
Regolatore elettronico, ligniter, regolatore di potenza, ecc.
Computer
Scheda CPU, unità floppy disk, alimentatore, ecc.
Modulo di potenza
Inverter, relè solido, ponte raddrizzatore e così via.
Illuminazione a LED
Con la promozione di lampade a risparmio energetico, diverse lampade a LED a risparmio energetico e belle sono state ben accolte dal mercato e anche i PCB in alluminio utilizzati per le lampade a LED hanno iniziato ad essere applicati su larga scala.

2 0mm 1oz 400w 600w Thermoelectric Separation Copper Board2 0mm 1oz 400w 600w Thermoelectric Separation Copper Pcb __________________________________________________________________________________________________________________________________________

ChuangYing Electronics
QUATTRO Vantaggi Qualità con promessa
Più di 15 anni di ricerca del team di qualità di prima classe


1 ° Informazioni sulla fabbrica - Oltre 15 anni di esperienza nel settore: fabbrica autocostruita, 15 anni di attenzione sulla produzione di circuiti stampati.

☆ PCB in alluminio Flip: la quota dell'industria dell'alluminio è superiore al 45%, il servizio e la qualità hanno conquistato gli elogi dei clienti.

☆ Attrezzatura avanzata: linea di placcatura in PVC, macchina CNC V-CUT, trapano Dongtai ad alta velocità, macchina per prove su sonda volante ad alta velocità, microscopio, tester di trazione con lamina di rame, rilevatore di grado di inquinamento ionico.


2, team tecnico superiore - consegna veloce, servizio professionale

50 professionisti e tecnici con oltre 10 anni di esperienza nel settore PCB hanno una ricca esperienza in vari standard del settore e requisiti di qualità del processo.

☆ Fornire supporto tecnico post-vendita, rispondere rapidamente a feedback negativi, risolvere i difficili problemi del cliente



3, certificazioni - UL, IO9001: 2015, ISO14001: 2015, IATF16949

Tutti i prodotti sono sottoposti a severi test SGS e soddisfano i requisiti ROHS

Implementare la gestione della qualità TQM e la modalità di gestione 6σ, miglioramento continuo, buon tasso 99%

Gli anziani di controllo qualità sono qualificati in IATF16949, requisiti QS9000 e hanno il loro certificato di qualifica di revisore interno


4. Lavora con aziende famose - produttori di PCB affidabili

Nel corso degli anni ha contatti commerciali con molte aziende famose come BYD, Huawei, Schneider, Siemens ecc. E ha mantenuto rapporti di fornitura a lungo termine con queste società di benchmarking del settore.

I prodotti vengono esportati in Europa, America, Giappone, Medio Oriente, Filippine e altri mercati esteri e sono ben accolti e fidati dai clienti.
